一、技术概述

1. 核心定义

端口隔离（Port Isolation）是二层交换机上的网络隔离技术，核心目标是阻止同一VLAN内指定端口间直接通信，同时允许这些端口与上行端口（网关、服务器）正常通信。

2. 应用背景

传统以太网中，所有设备处于同一广播域，广播帧泛洪易引发广播风暴，导致网络拥塞（如校园网、数据中心场景）。VLAN可解决广播域问题，但无法满足“同一VLAN内部分用户不可互访”的安全需求，需端口隔离配合实现。

3. 主要应用

在实际应用中，端口隔离常用于工业自动化、智能工厂、交通控制等场景。例如，在工业生产线中，不同设备或系统之间顺利获得端口隔离，可以有效避免因设备故障或网络攻击导致的全网瘫痪，确保关键设备的数据独立传输，减少相互干扰。此外，端口隔离还能帮助运维人员简化网络管理，实现分区控制和故障定位，提高整个工业网络的可靠性和安全防护能力。因此，端口隔离是工业交换机中提升网络安全和管理效率的重要功能。

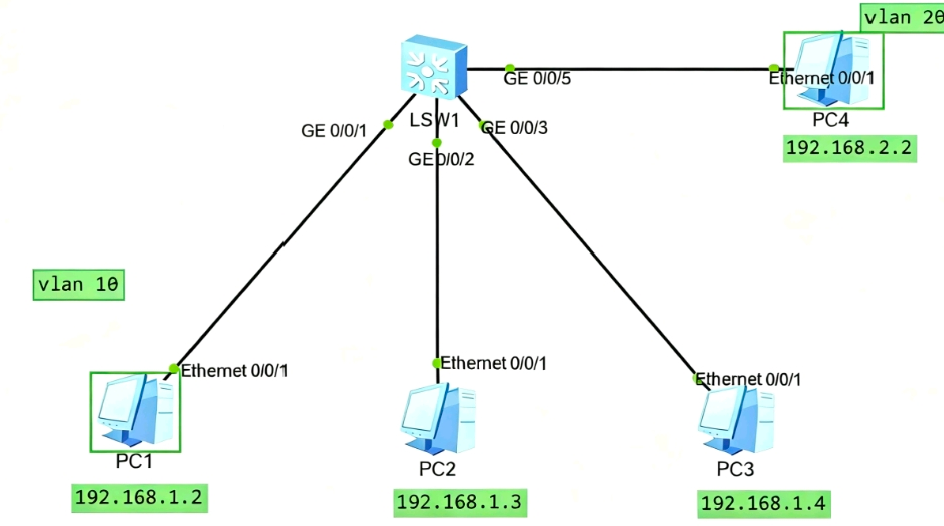

二、测试拓扑（ensp模拟）

VLAN 10：关联端口GigabitEthernet 0/0/1~3，连接PC1（192.168.1.2）、PC2（192.168.1.3）、PC3（192.168.1.4）

VLAN 20：关联端口GigabitEthernet 0/0/5，连接PC4（192.168.2.2）

交换机SW1：Vlanif10地址192.168.1.1，Vlanif20地址192.168.2.1，子网掩码均为255.255.255.0

三、配置与测试案例

案例1：二层端口隔离（同一VLAN内隔离，跨VLAN可通）

1. 配置需求

VLAN 10内的PC1、PC2、PC3不可互访。

VLAN 10与VLAN 20（PC4）可正常通信。

2. 交换机SW1配置命令

vlan batch 10 20

interface Vlanif10

ip address 192.168.1.1 255.255.255.0

interface Vlanif20

ip address 192.168.2.1 255.255.255.0

VLAN 10端口配置隔离（加入隔离组1）

interface GigabitEthernet0/0/1

port link-type access

port default vlan 10

port-isolate enable group 1

interface GigabitEthernet0/0/2

port link-type access

port default vlan 10

port-isolate enable group 1

interface GigabitEthernet0/0/3

port link-type access

port default vlan 10

port-isolate enable group 1

VLAN 20端口配置（不加入隔离组）

interface GigabitEthernet0/0/5

port link-type access

port default vlan 20

3.测试结果

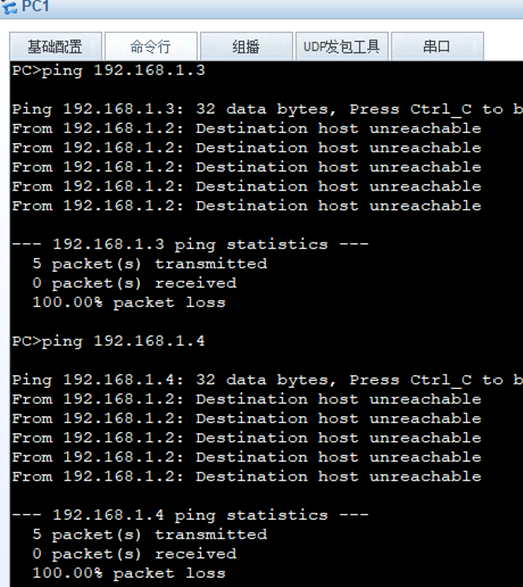

同一VLAN隔离：PC1 ping PC2（192.168.1.3）、PC3（192.168.1.4），均为100%丢包，目标不可达。

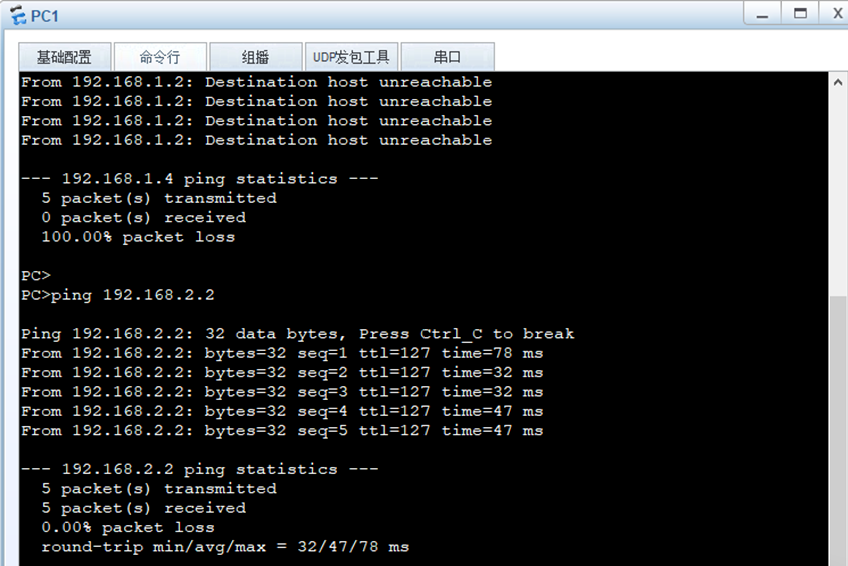

跨VLAN互通：PC1 ping PC4（192.168.2.2），5包全收，无丢包（时延32~78ms）。

案例2：三层端口隔离（跨网段也禁止互访）

1. 配置需求

在案例1基础上，禁止VLAN 10与VLAN 20跨网段通信。

2. 交换机SW1配置命令（新增/修改）

开启三层隔离模式

port-isolate mode all

将VLAN 20端口加入隔离组1

interface GigabitEthernet0/0/5

port-isolate enable group 1

3.测试结果

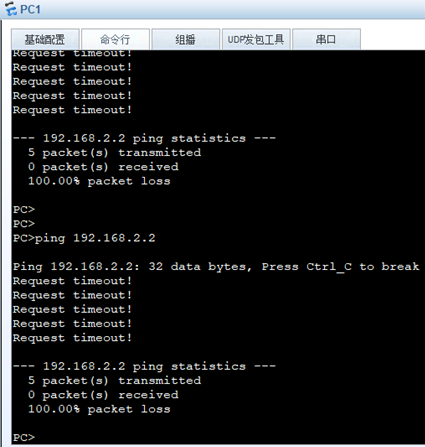

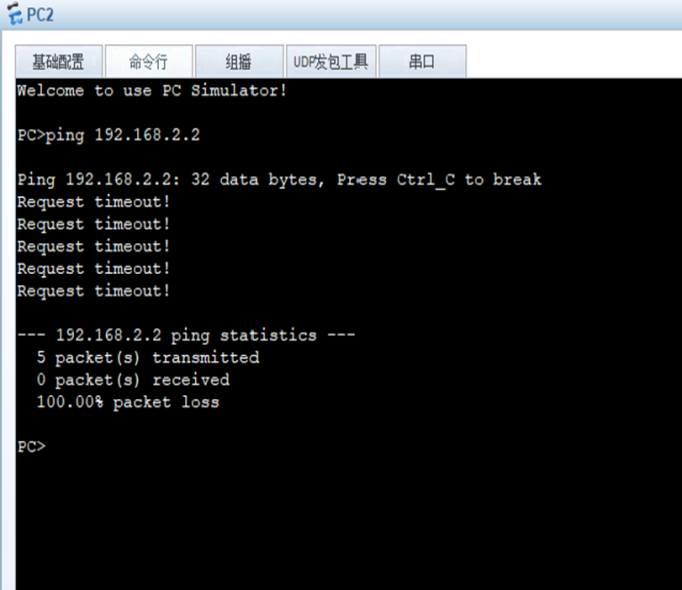

PC1、PC2 ping PC4（192.168.2.2），均为100%丢包，跨网段通信被阻断。

案例3：指定端口隔离（部分设备禁止跨VLAN访问）

1. 配置需求

禁止PC1与PC4互访。

允许PC2、PC3与PC4通信。

2. 交换机SW1配置命令（调整隔离组）

调整PC1端口至隔离组2

interface GigabitEthernet0/0/1

port-isolate enable group 2

3. 调整PC4端口至隔离组2，取消隔离组1

interface GigabitEthernet0/0/5

port-isolate enable group 2

undo port-isolate enable group 1

4.验证与测试

查看隔离组信息：执行display port-isolate group all，确认PC1（0/0/1）、PC4（0/0/5）在隔离组2，PC2（0/0/2）、PC3（0/0/3）在隔离组1。

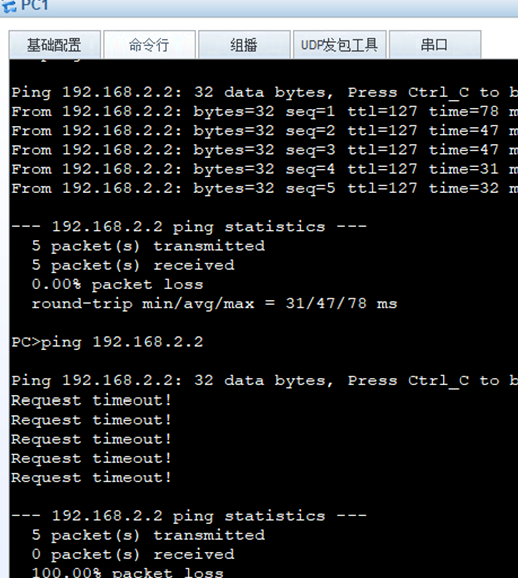

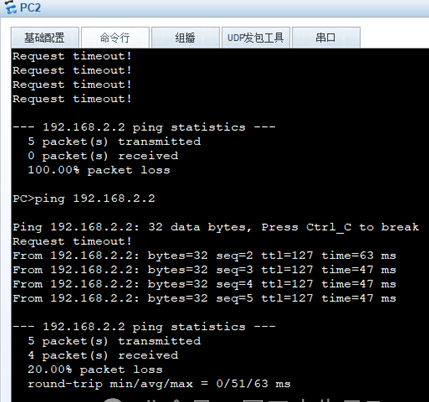

测试结果：PC1 ping PC4 100%丢包；PC2 ping PC4 仅20%丢包（可正常通信）。

四、典型应用场景

1. 酒店客房网络：客房间设备禁止互访，保障隐私安全。

2. 企业会议室：仅允许主讲人PC访问投影仪，避免其他终端干扰。

3. 小型办公网络：同一部门内部分终端隔离，限制数据交互范围。

五、技术小结

1. 端口隔离仅需顺利获得“隔离组+模式配置”实现，逻辑简单，适合小网络场景。

2. 二层隔离默认阻断同一VLAN内指定端口通信，三层隔离需开启port-isolate mode all。

3. 可顺利获得调整端口所属隔离组，灵活实现“部分隔离、部分互通”的定制化需求。
